Вибрационная сварка

- Габаритные размеры: ширина 1245 мм × длина 2500 мм × высота 2250 мм.
- Вес верхней формы: 50 кг.
- Зона сварки: 250–450°C㎡
- Амплитуда: 0,8–1,6 мм, Частота вибрации: 230–250 Гц.
- Выходная мощность вибрации нагрузки: 35 кВт, напряжение: 380 В переменного тока, 3-фазный, входная мощность: 50 кВА
- Управление системой: ПЛК Mitsubishi FX3U, сенсорный экран: серия Mitsubishi GT11

Отправить запрос

Внедрение продукции

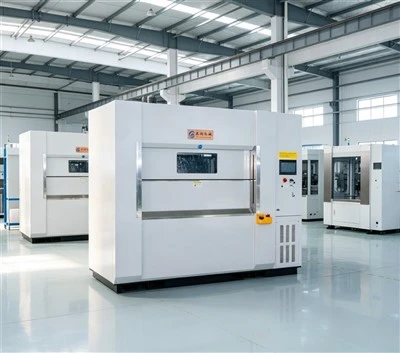

Вибрационный сварочный аппарат VW50

Основные функции

1. Расширенные конструктивные возможности: специально разработан для больших и сложных заготовок, преодолевая ограничения на неровные линии сварных швов и высокие выступающие области.

2. Превосходная совместимость материалов. Предоставляет продуманные решения для материалов с высоким содержанием стекловолокна и комбинаций нескольких-смол, расширяя объем производства.

3. 2D Contour Processing: преодолевает ограничения традиционных технологий благодаря возможности обрабатывать сложные двумерные изогнутые сварочные профили.

4. Усовершенствованное усовершенствованное управление: обеспечивает точное согласование параметров с помощью системы управления Mitsubishi для обеспечения оптимального качества продукции в различных условиях.

Технические характеристики и параметры

Модель: VW50
Габаритные размеры: Д2500мм × Ш1245мм × В2250мм
Площадь сварки: 250-450 см²
Выходная мощность вибрации: 35 кВт/230–250 Гц
Управление системой: ПЛК Mitsubishi FX3U и ЧМИ GT11
Многоступенчатый-контроль давления: максимальное давление на стол 2200 кг.
Ход стола/скорость перемещения: 500 мм/250 мм/с (макс.)
Вес оборудования: 3700 кг (3,7 т)
Поддержка анализа: анализ результатов «пройден/не пройден» и хранение результатов (100 наборов)

Преимущества продукта

Сложная структурная адаптация

VW50 превосходно справляется со сценариями обработки неровных линий сварки и заготовок сложной конструкции, обеспечивая стабильное,-прочное соединение там, где традиционные методы неэффективны.

Высокое-владение волокнистыми материалами

Предоставляет высокотехнологичные решения для сложных материалов, армированных стекловолокном, таких как ПП, нейлон и пластиковая сталь, обеспечивая стабильные результаты без добавок.

Низкий-закрытый режим работы

Использует специальную закрытую-конструкцию пресс-формы и оптимизированную структуру вибрации. Это значительно снижает уровень децибел, создавая более безопасную и комфортную среду в мастерской.

Многоступенчатая точность давления-

Усовершенствованная цифровая калибровка управляет глубиной сварки, временем и многоэтапным давлением, обеспечивая анализ годности/неудачности и гарантируя отсутствие-качества продукции.

Экологичная-чистая сварка

Обеспечивает обработку без использования химических расходных материалов. Летучие вещества не образуются, что обеспечивает как внутреннюю чистоту изделия, так и экологическую безопасность рабочего места.

Простота в эксплуатации

Имеет интуитивно понятный ЧМИ и автоматизацию предварительной настройки. После согласования параметров машина выполняет сложные циклы вибрационной сварки с высокой эффективностью и минимальным обучением.
